划线盘-划规-划线工具

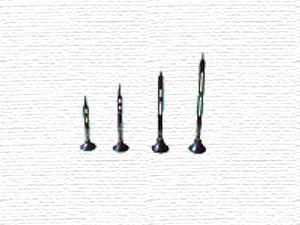

划线盘

划线盘的结构组成主要由底座、立柱、划针和夹紧螺母等组成。划针两端分为直头端和弯头端,直头端用来划线,弯头端常用来划正工件的位置,例如找正工件表面与划线平台表面的平行等。
产地:河北省>泊头市
供应商:河北精工机床制造有限公司
电话:13932735398  座机:0317-4580234

划线盘详细内容

用来划线或找正工件位置:
(1)划线盘的结构组成主要由底座、立柱、划针和夹紧螺母等组成。划针两端分为直头端和弯头端,直头端用来划线,弯头端常用来划正工件的位置,例如找正工件表面与划线平台表面的平行等。
(2)划盘使用要求:
①划针夹紧牢固,呈水平状态划线时,应使划针基本处于水平位置,不要倾斜太大。划针伸出的部分应尽量短些,这样划针的刚度较好,不易产生抖动。划针的夹紧也要可靠,以避免尺寸在划线过程中有变动。
②划针沿划线方向要倾斜,划针与工件的划线表面之间沿划线方向要倾斜_角度(40°~60°),这样可以减少划线阻力和防止针尖扎入工件表面的现象。在用划线盘划较长直线时,应采用分段连接划线法,这样可对各段的首尾作校对检查,避免在划线过程中由于划针的弹性变形和划线盘本身的移动所造成的划线误差。
③要紧贴平板表面平稳地拖动划线盘底座,在划线过程中,要拖动划线盘底座时,应使它与平台台面紧紧接触,而无摇晃或跳动现象。为使底坐在划线时拖动方便,还要求底座与平台的接触面保持清洁,以减少阻力。
④暂不使用时,划针直头端应垂直向下划线盘使用完毕后,应使划针置于垂直状态,并使直头端向下,以防伤人和减少所占的空间位置。
