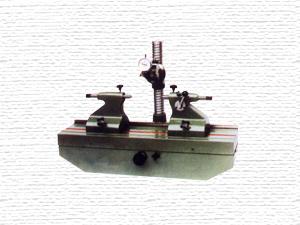

齿轮跳动检查仪|精密齿轮跳动检查仪|新型齿轮跳动检查仪-齿轮跳动检查仪-河北精工机床

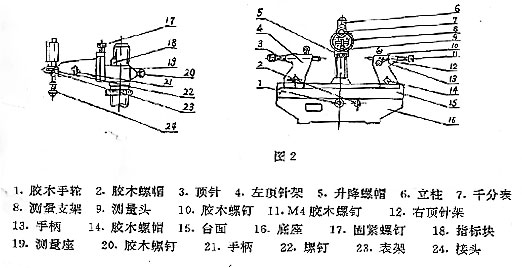

齿轮跳动检查仪 主要结构图2所示
安置在齿轮跳动检查仪底座16上的台面15，用胶木手轮1通过齿条传动机构作纵向移动，并借助胶木螺母2固定之。在台面上的左右顶针架4、12可沿台面上基面作纵向移动，并可用胶木螺帽14固定。顶针3松开胶木螺钉10后可在顶针架孔内移动。在右顶针架12上还可用胶木螺钉11紧固顶针3后借助于手柄13作弹簧顶针用。转动升降螺母5，可使测量座19连同测量支架8和千分表7沿立柱6上下移动。使测头与被测表面接触或离开。并用胶木螺钉20使之固定在适当的部位。松开固紧螺钉17、测量支架8，可相对于测量座在垂直平面内做±90°的转动。表架23可利用手柄21抬起或放下。
