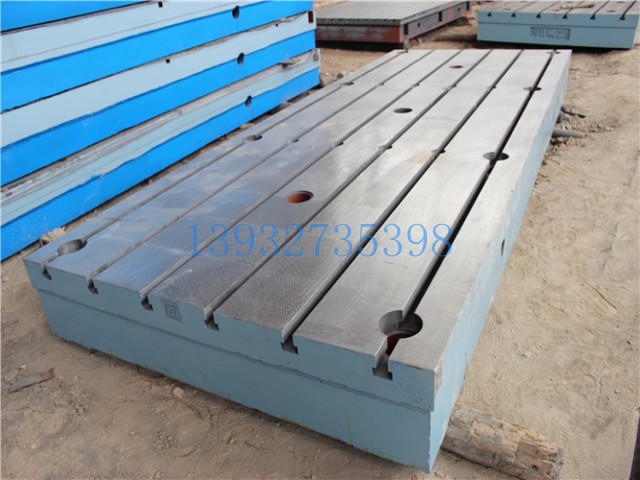

T型槽平板

T型槽平板（T型槽平台）,铸铁装配开槽平板主要用来固定、装配、铆焊设备及工件，是钳工工人用来调试设备，装配焊接设备，维修设备的基础工作平台，并适用于各种检验工作，精密测量用的基准平面。

产地：河北省>泊头市

供应商：河北精工机床制造有限公司

562119475

电话：13932735398 座机：0317-4580234

T型槽平板详细内容

T型槽平板技术参数

T型槽平板（T型槽平台）,铸铁T型槽平板,装配T型槽平板主要用来固定、装配、铆焊设备及工件，是钳工工人用来调试设备，装配焊接设备，维修设备的基础工作平台，并适用于各种检验工作，精密测量用的基准平面。检查零件的尺寸精度或形位偏差，并作精密划线，在机械制造中也是的基本工具。T型槽平板表面带有T型槽是用于固定被测工件，使之测量准确。T型槽平板有筋板式、单围式、双围式、箱体式等形式供用户选择，T型槽平板应用行业为机械、电子、汽车、冶金、矿山、造船、设备制造、科研院所、高校等行业领域，用途_广泛。

T型槽平板（T型槽平台）材质：高强度铸铁HT200-300工作面硬度为HB170-240，经过两次人工处理（人工退火600度-700度和自然时效2-3年）使用该产品的精度稳定，耐磨性能好。
T型槽平板（T型槽平台）精度：按标准计量检定规程执行，分别为0、1、2、3四个等级。
T型槽平板（T型槽平台）规格：500×800—4000×9000，（本产品均是按客户图纸制作加工或双方商定生产加工，可按用户要求的尺寸及重量生产）。T型槽平板按标准GB/T 22095-2008制造。

T型槽平板（ T型槽平台）,铸铁T型槽平板,装配T型槽平板规格表

规格	精度等级					规格	精度等级
规格	0级	1级	2级	3级	精刨	规格	0级	1级	2级	3级	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248
